Chlazení střídače Solax X3 Hybrid G4 - montáž za 5 minut

Aktivní chlazení na střídače Solax X3 Hybrid G4

Minimální nutný prostor pod žebrem střídače 97,5mm + cca 25mm na utažení šroubů.

Graf s naším měřením účinnosti chlazení:
https://www.chlazenistridace.cz/10ket

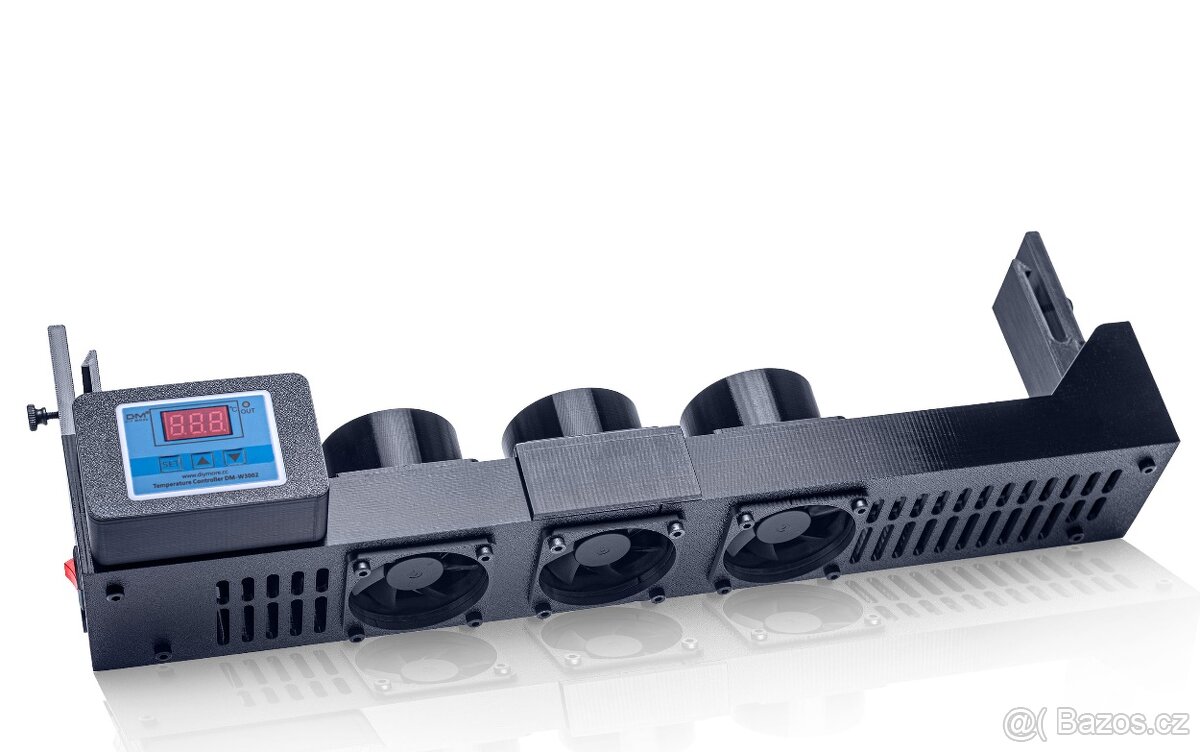

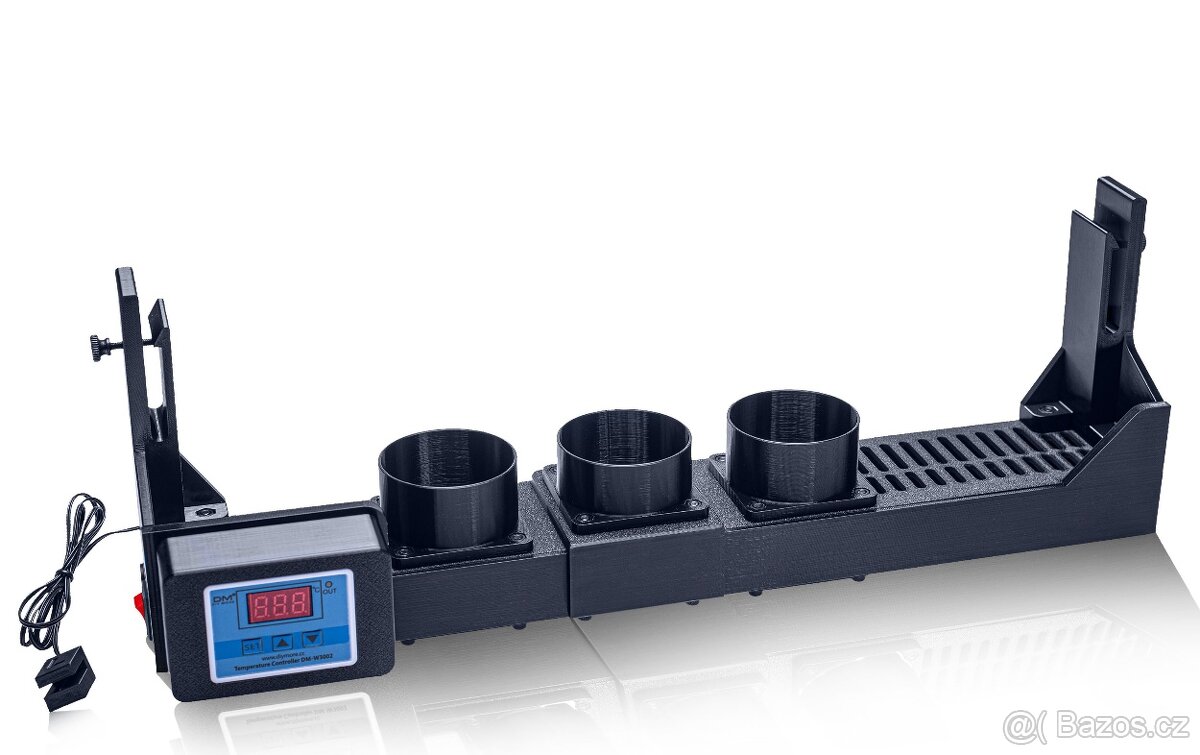

Specifikace:

3d tisk PET-G, ASA, PLA, napájení 24V DC (adaptér 1,2A Mikrotik součástí balení), 3x ventilátor Sunon 60mm Vapo (MagLev) - průtok celkem 120m3/h, hlučnost 31dBa, udávaná životnost 70.000 hodin. Spotřeba ve stand-by 0,5W, provoz 7W.

Popis funkce:

Aktivní chlazení nasává vzduch ze spodní strany zařízení. Jeho použitím lze snížit provozní teplotu střídače při zátěži o 15–30 °C (v závislosti na podmínkách instalace). Tím se předchází omezení výkonu v horkých dnech a zároveň se prodlužuje životnost střídače. Termostat je standardně nastaven tak, aby chlazení zapnul při teplotě 40 °C a vypnul při 35 °C na žebru střídače, kde je umístěna sonda.

Napájení 24V DC, zdroj minimálně 0,8A.

Montáž:

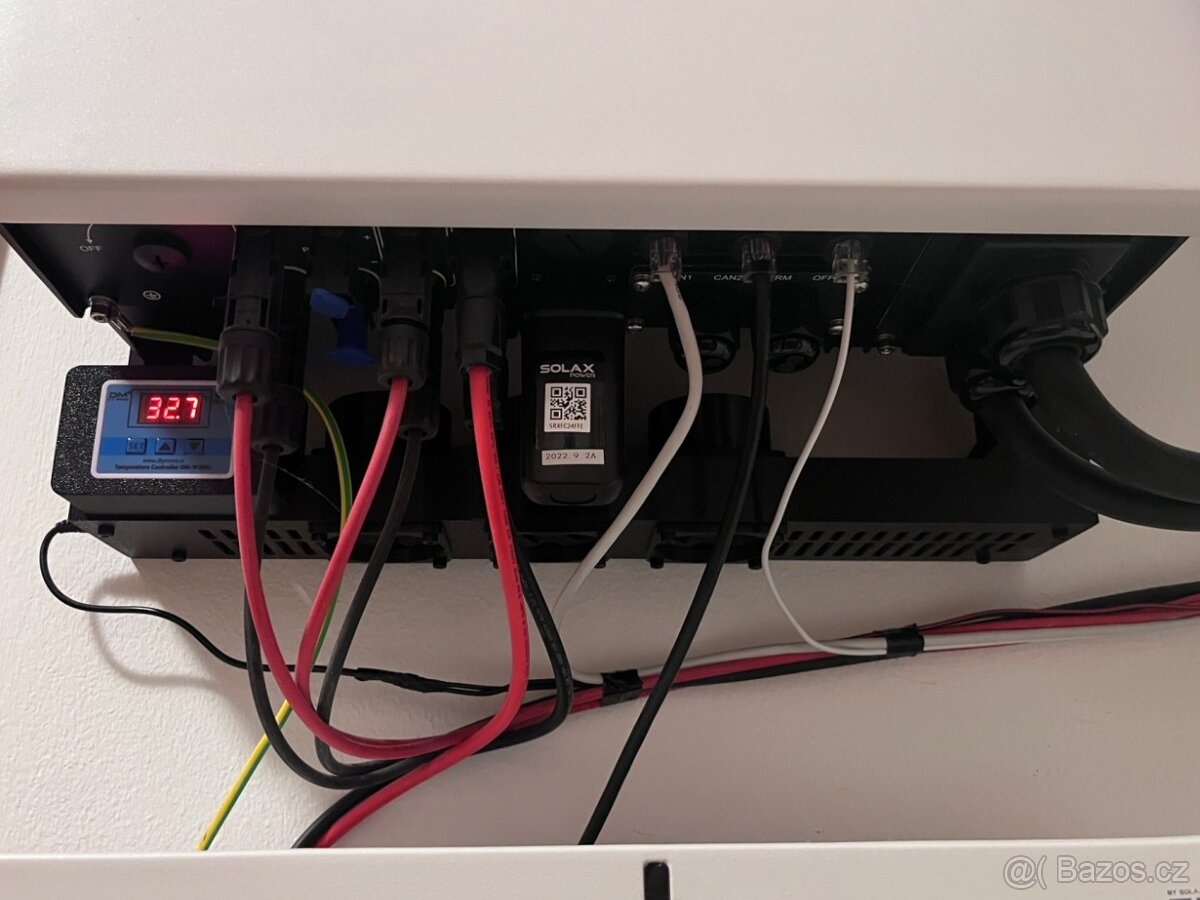

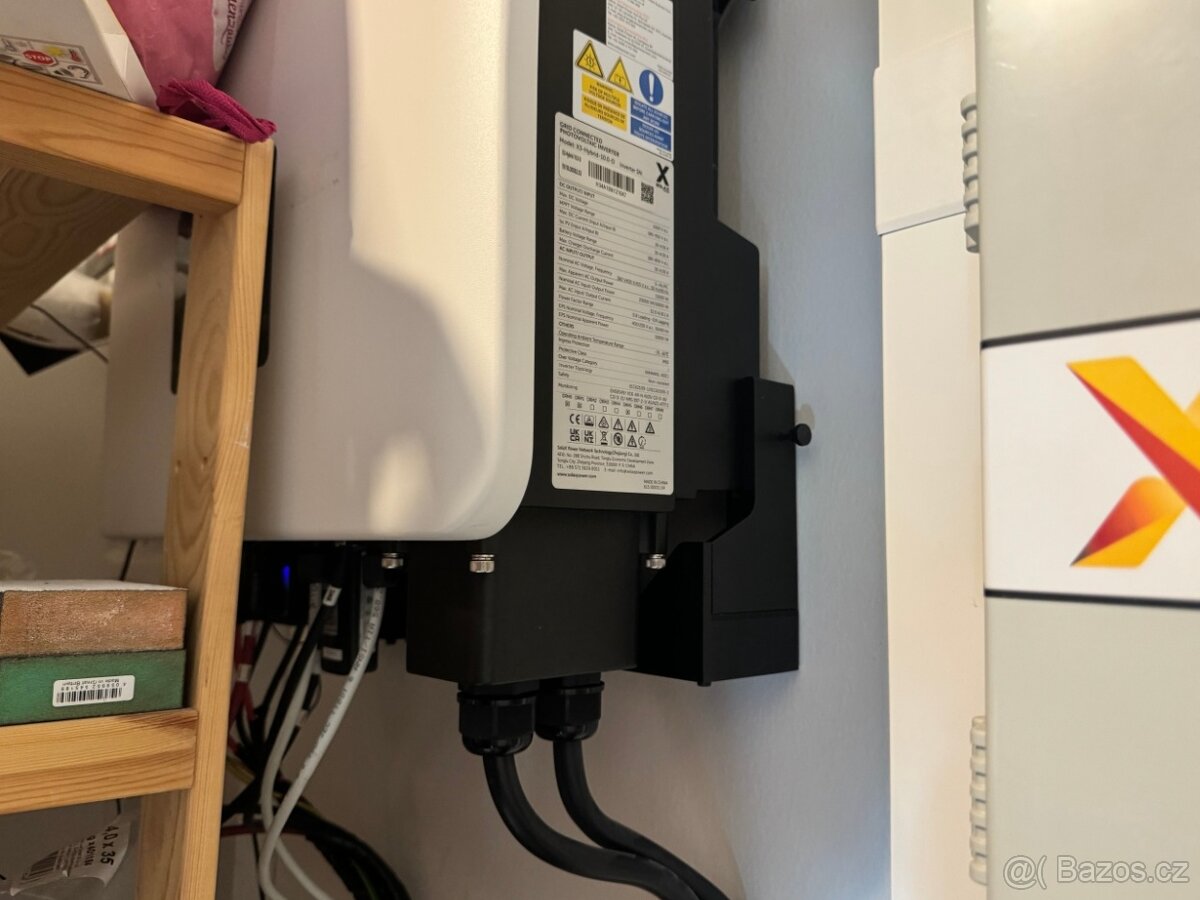

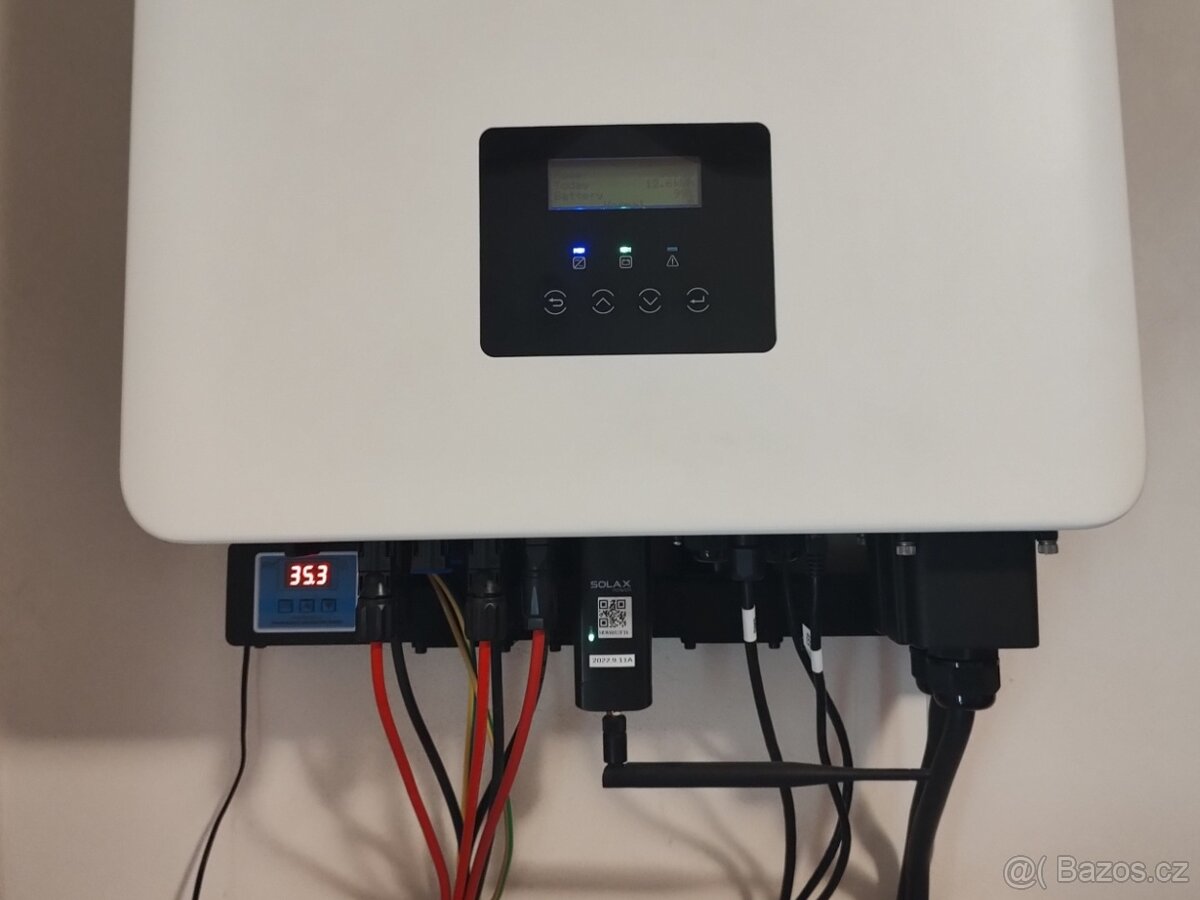

Montáž se provádí podsunutím pod střídač a následným nasunutím na spodní konce žeber (zacvakne). Sonda
se protáhne za střídačem a umístí na žebra v levé třetině žeber doprostřed. Sondu nasuneme v zadní části a
posuneme dopředu, dokud pevně nedrží. Neumisťujte sondu doprostřed střídače, teplota by byla
ovlivněna prouděním vzduchu. Demontáž se provede zatočením bočních aretačních šroubů na doraz a podsunutím
se chlazení odstraní. Neutahovat aretační šrouby před montáží.

Možnost montáže v malých prostorách pod střídačem viz. odkaz na video.

Video s montáží a popisem funkce:
https://youtu.be/h2laA1iHxG8

Součástí je napájecí adaptér 24V (2m) možno dokoupit prodloužení, cena včetně DPH, faktura.
