Chlazení střídače Solax X3 Hybrid G4 - montáž za 5 minut
- [13.7. 2025]Smazat/ Upravit/ Topovat

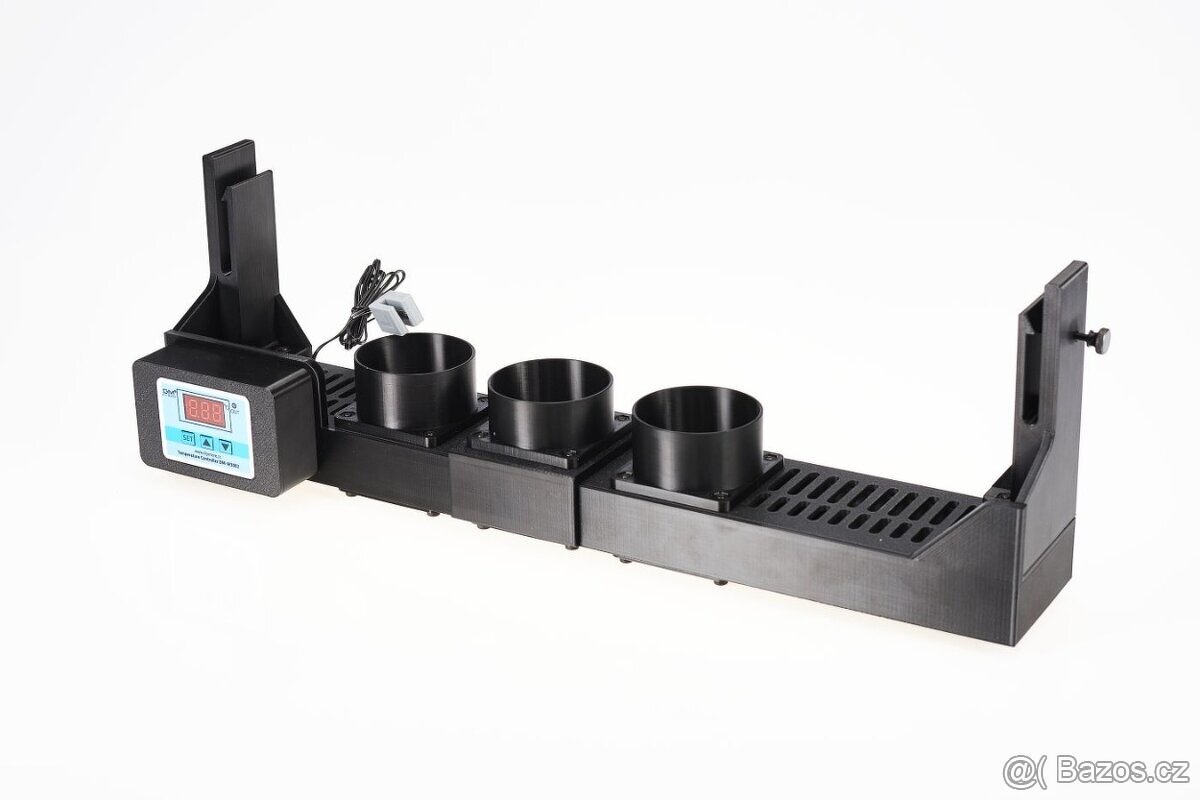

Aktivní chlazení na střídače Solax X3 Hybrid G4
Minimální nutný prostor pod žebrem střídače 97,5mm + cca 25mm na utažení šroubů viz. foto.
Graf s naším měřením účinnosti chlazení:
https://www.chlazenistridace.cz/10ket
Specifikace:
3d tisk PET-G, ASA, PLA, napájení 24V DC (adaptér 0,8A Mikrotik součástí balení), 3x ventilátor Sunon 60mm Vapo (MagLev) - průtok celkem 120m3/h, hlučnost 31dBa, udávaná životnost 70.000 hodin. Spotřeba ve stand-by 0,5W, provoz 7W.
Popis funkce:
Aktivní chlazení přivádí vzduch ze spodního směru. Použitím chlazení snížíte teplotu střídače při zátěži o cca 15 stupňů. Tímto zamezíte omezování výroby v horkých dnech a zároveň prodloužíte životnost střídače. Termostat je v základu nastaven na zapnutí chlazení při 40 °C a vypnutí při 35 °C na žebru střídače, kde se instaluje sonda.
Napájení 24V DC, zdroj minimálně 0,5A.
Montáž:
Montáž se provádí podsunutím pod střídač a následným nasunutím na spodní konce žeber (zacvakne). Sonda
se protáhne za střídačem a umístí na žebra v levé třetině žeber doprostřed. Sondu nasuneme v zadní části a
posuneme dopředu, dokud pevně nedrží. Neumisťujte sondu doprostřed střídače, teplota by byla
ovlivněna prouděním vzduchu. Demontáž se provede zatočením bočních aretačních šroubů na doraz a podsunutím
se chlazení odstraní. Neutahovat aretační šrouby před montáží.
Možnost montáže v malých prostorách pod střídačem viz. odkaz na video.
Video s montáží a popisem funkce:
https://youtu.be/h2laA1iHxG8
Součástí je napájecí adaptér 24V (2m) možno dokoupit prodloužení, cena včetně DPH, faktura.
V nabídce také:
- Chlazení na GoodWe ET, ET-plus
- Univerzální chlazení vhodné pro většinu střídačů
Objednat lze na www.chlazenistridace.cz
Minimální nutný prostor pod žebrem střídače 97,5mm + cca 25mm na utažení šroubů viz. foto.
Graf s naším měřením účinnosti chlazení:
https://www.chlazenistridace.cz/10ket
Specifikace:
3d tisk PET-G, ASA, PLA, napájení 24V DC (adaptér 0,8A Mikrotik součástí balení), 3x ventilátor Sunon 60mm Vapo (MagLev) - průtok celkem 120m3/h, hlučnost 31dBa, udávaná životnost 70.000 hodin. Spotřeba ve stand-by 0,5W, provoz 7W.
Popis funkce:
Aktivní chlazení přivádí vzduch ze spodního směru. Použitím chlazení snížíte teplotu střídače při zátěži o cca 15 stupňů. Tímto zamezíte omezování výroby v horkých dnech a zároveň prodloužíte životnost střídače. Termostat je v základu nastaven na zapnutí chlazení při 40 °C a vypnutí při 35 °C na žebru střídače, kde se instaluje sonda.
Napájení 24V DC, zdroj minimálně 0,5A.
Montáž:
Montáž se provádí podsunutím pod střídač a následným nasunutím na spodní konce žeber (zacvakne). Sonda
se protáhne za střídačem a umístí na žebra v levé třetině žeber doprostřed. Sondu nasuneme v zadní části a
posuneme dopředu, dokud pevně nedrží. Neumisťujte sondu doprostřed střídače, teplota by byla
ovlivněna prouděním vzduchu. Demontáž se provede zatočením bočních aretačních šroubů na doraz a podsunutím
se chlazení odstraní. Neutahovat aretační šrouby před montáží.
Možnost montáže v malých prostorách pod střídačem viz. odkaz na video.
Video s montáží a popisem funkce:
https://youtu.be/h2laA1iHxG8
Součástí je napájecí adaptér 24V (2m) možno dokoupit prodloužení, cena včetně DPH, faktura.
V nabídce také:
- Chlazení na GoodWe ET, ET-plus
- Univerzální chlazení vhodné pro většinu střídačů
Objednat lze na www.chlazenistridace.cz
|
|
