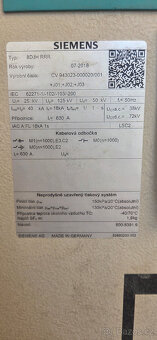

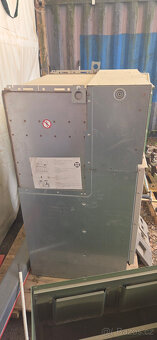

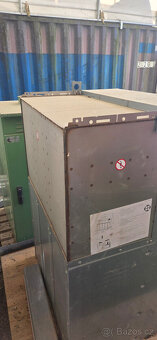

VN Rozvaděč SIEMENS 8DJH RRR

VN Rozvaděč SIEMENS 8DJH RRR - Použitý, funkční

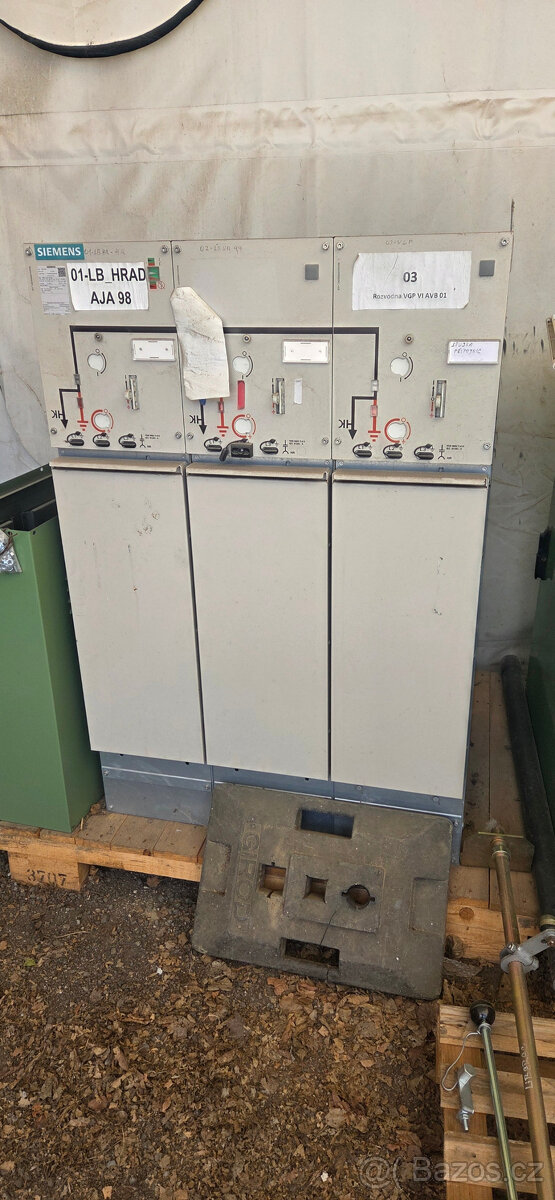

Sestava RRR - 3x kabelové pole s odpínačem

Řada rozváděčů 8DJH se používají pro rozvodny elektrické energie v sekundárních distribučních soustavách (průmyslové distribuční systémy, domovní přípojky a přenosové stanice). Vypínače jsou hermetický uzavřené a jsou opatřeny izolačním plynem SF6. Technologie rozváděče je umístěna v typově odzkoušených kovových krytech a pouzdrech.

Rozváděče řady 8DJH jsou modulární a flexibilní a proto mohou splnit nejrůznější požadavky zákazníku. Nejčastěji se používají kombinace kabelového a transformátorového pole, ale v sortimentu jsou i pole měření a pole s vypínačem, které lze kombinovat dle Vašich požadavků.

Rozváděče 8DJH mají následující charakteristické vlastnosti:
- jednotlivé pole či bloky polí se dají volně kombinovat
- odpínačové pole s bezúdržbovými vakuovými odpínači pro jmenovité napětí od 7,2 kV do 24 kV
- hermetický uzavřená skříň, vyrobená z nerezové oceli s navařenými průchodkami pro elektrické připojení a mechanické komponenty
- odolný vůči povětrnostním vlivům
- třípolohový odpínač s funkcí odpojení a kontroly uzemnění
- vypínač s vakuovými zhášecími komorami a s integrovaným třípolohovým spínačem s funkcí kontroly uzemnění
- kabelové připojení pro průchodky s vnějším kuželem
- montáž a nadstavba bez plynové přípojky

8DJH je dle výrobce jediným rozváděčem svého druhu na trhu, který disponuje transformátorovými odbočkami umístěnými v horní části skříně. Tím jsou dány jeho minimální požadavky na zastavěnou plochu, a tedy určení do stanic, kde hraje stěžejní roli úspora místa. Oproti srovnatelným kompaktním rozváděčům s plynovou izolací poskytuje 8DJH Compact více prostoru pro zpravidla navazující nn rozváděč, který lze vybavit větším počtem napájecích odboček. Umožňuje také dodatečně osadit odpínače v jednotlivých odbočkách motorovými pohony a vypínacími spouštěmi pro dálkové ovládání. Rozváděč je vhodný pro síťové stanice všech typů a využitím širokého spektra možností doplňkové výbavy splní veškeré požadavky provozu a řízení moderních vn sítí, včetně smart grid. 8DJH Compact má všechny osvědčené vlastnosti a funkce kompaktních, plynem izolovaných vn rozváděčů Siemens – tedy vysokou provozní spolehlivost, hospodárnost a snadnou obsluhu.
Technické parametry vn rozváděče 8DJH Compact:
- do 24 kV/20 kA, resp. 17,5 kV/25 kA,
- kabelové odbočky 630 A, transformátorové odbočky 200 A,
- továrně vyrobený, typově odzkoušený vn rozváděč podle IEC 62271-200,
- odolnost proti vnitřnímu oblouku podle IEC 62271-200: IAC A FLR, 21 kA (1 s), IAC A F, 21 kA (1 s),
- kovově krytý,
- připojení transformátorových kabelů: nahoře, směr kabelů volitelně nahoru dozadu nebo doprava

Inzerát je aktuální dokud nebude smazán.

Ideálně volejte a preferuji osobní převzetí s možnost předání Liberec.

SLEVA v případě rychlého jednání.
