Jednořádkový vibrační vyorávač brambor se dvěma excentrickým

Jednořádkový vibrační vyorávač brambor se dvěma excentrickými hřídeli pro malotraktor GL21

Jednořádkový vyorávač brambor je určen pro použití s malotraktory o výkonu 16 až 24 HP a hmotnosti přibližně 1100 kg.
Tyto parametry jsou optimální a byly ověřeny v četných polních zkouškách.
Parametry vývodového hřídele: 6 drážek, průměr 35/28 mm.

Při vývoji modelu GL21 jsme vycházeli z našeho dvouexcentrického mechanického vyorávače určeného pro těžké jednoosé traktory. To umožnilo vytvořit nový produkt se zohledněním potřebných konstrukčních změn pro připojení k malotraktorům.

Podmínky efektivního použití jednořádkového vyorávače:
Pro optimální provoz by mělo být pole předem zbaveno natě a plevele.

Princip fungování:

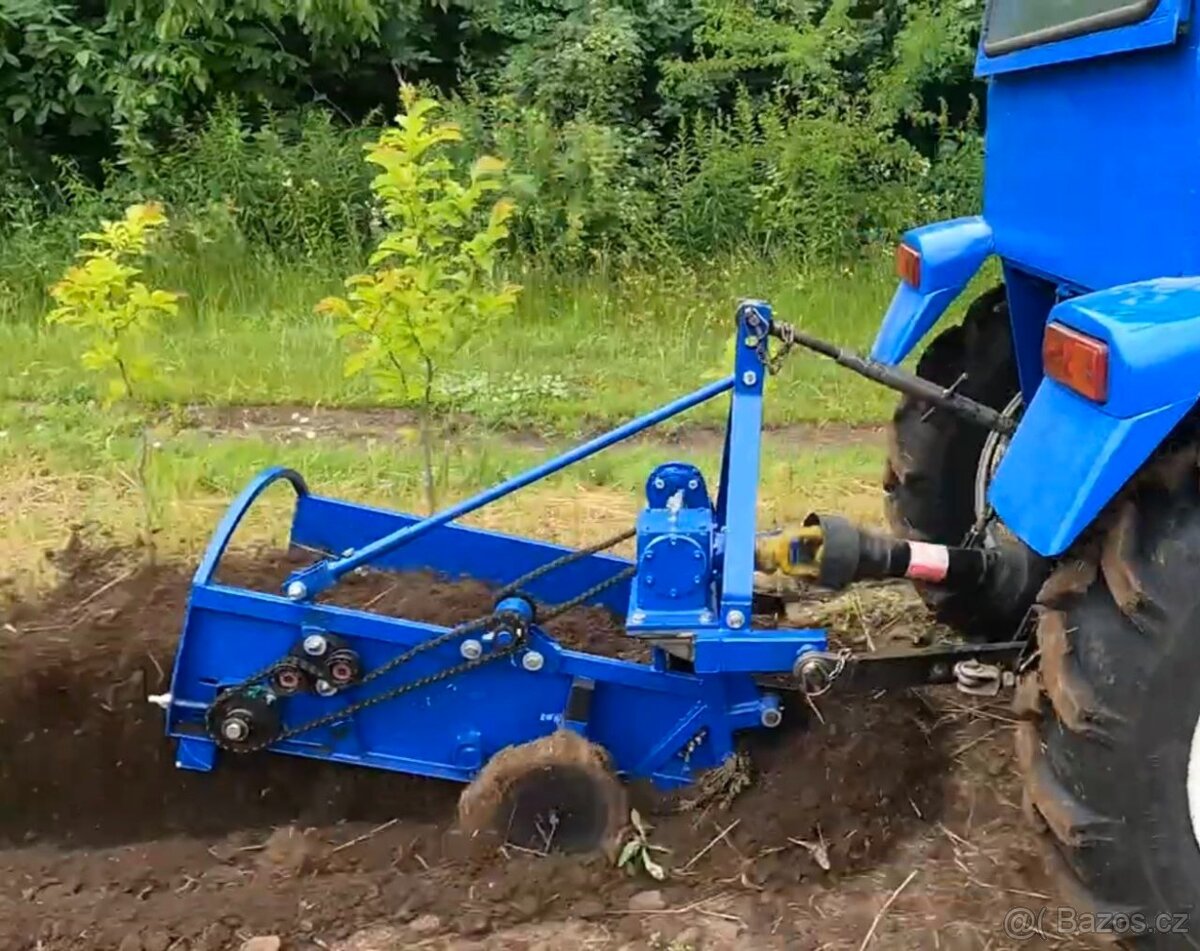

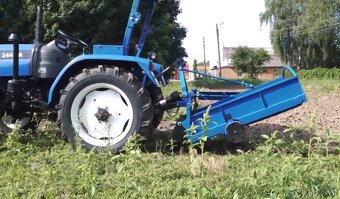

Jednořádkový vyorávač brambor GL21 je poháněn vývodovým hřídelem malotraktoru prostřednictvím kloubového hřídele.

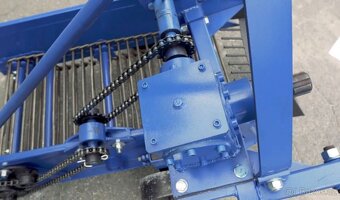

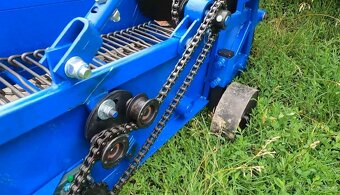

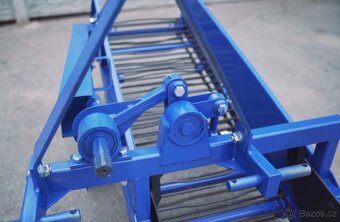

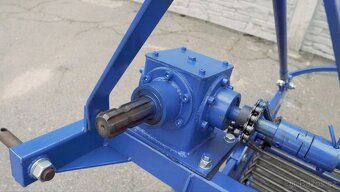

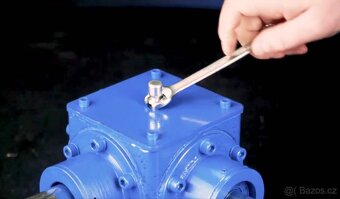

Na rámu vyorávače je namontována vlastní převodovka, která pohání mechanismus aktivního nože a vibračního síta.
Uvnitř převodovky je kuželový ozubený pár.

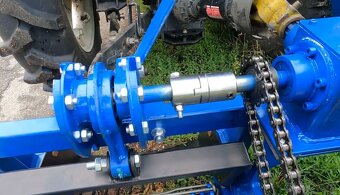

Pro připojení drážkovaného hřídele převodovky k vývodovému hřídeli traktoru je zapotřebí kloubový hřídel se 6 drážkami.
Optimální provozní otáčky vývodového hřídele vyorávače jsou 540 ot/min.

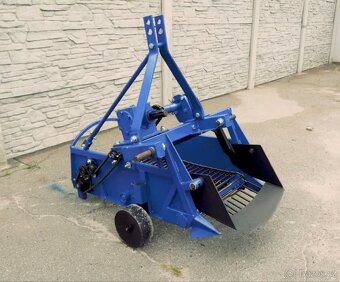

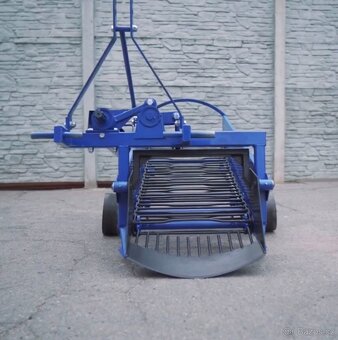

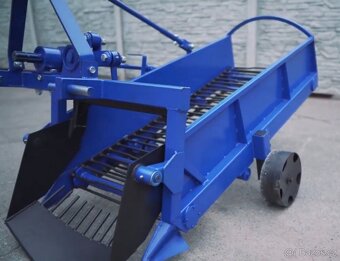

Konstrukce jednořádkového vyorávače obsahuje tyto prvky:

rám

aktivní nůž

síťový (vibrační) systém

tříbodový závěsný systém

opěrná kola

originální převodovka (kompletně smontovaná)

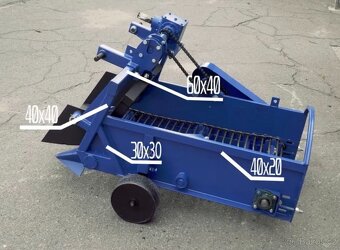

Rám vyorávače je vyroben z ocelového profilu o průřezu 40 × 40 mm a tloušťce stěny 2 mm. Použití výztuh, vzpěr a zpevnění zajišťuje potřebnou pevnost a spolehlivost výrobku.
Jsou instalovány závěsné čepy o průměru 22 mm.

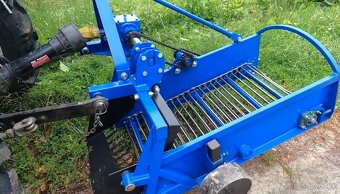

Hloubka vyorávání se reguluje pomocí tříbodového závěsu traktoru a opěrných kol. Úhel náklonu lze rovněž upravit pomocí závěsného systému.
Opěrná kola jsou upevněna šrouby, což umožňuje nastavit výšku vyorávače vzhledem k povrchu.

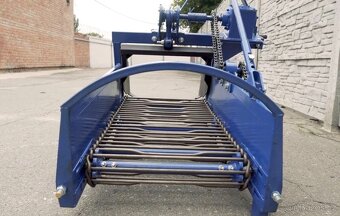

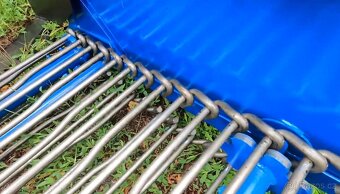

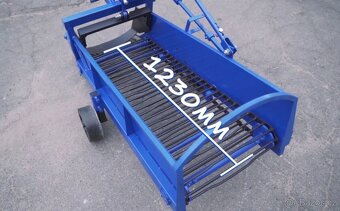

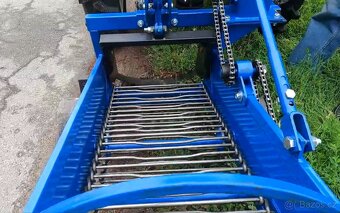

Pro optimalizaci účinnosti síťového systému je možné měnit uspořádání tyčí a přizpůsobit jejich délku.

Rozměry vyorávače brambor:

Výška – 992 mm

Šířka – 919 mm

Délka – 851 mm

Hmotnost – 60 kg

Technické parametry:

Pracovní šířka – 455 mm

Výkon traktoru (v závislosti na typu půdy) – 16–24 HP

Typ – síťový / vibrační vyorávač

Počet řádků – 1

Pohon – kloubový hřídel

Optimální šířka řádku – 600–700 mm

Hloubka vyorávání – 200 mm

Doprava:
Doprava po celé České republice je zdarma.
Pro přesný výpočet dodací lhůty uveďte prosím své město.
Doba dodání je přibližně 14–21 dní.
